一体电感成型设备工艺简介

2022-04-26 11:51:04

 一、电感伺服粉末成型机:

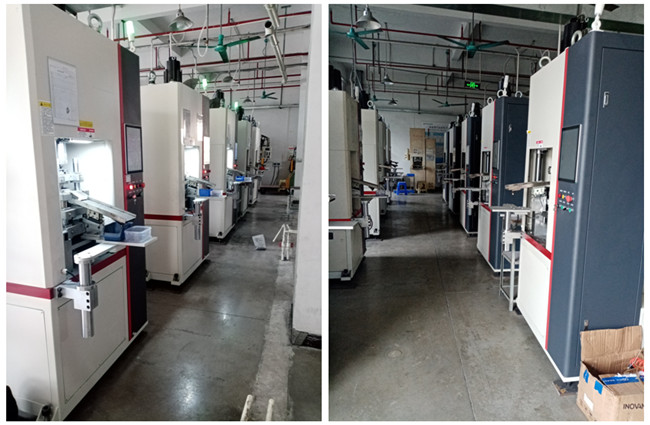

鑫台铭伺服粉末成型机是一种新型的纯伺服专用设备,是通过伺服马达带动丝杆转动上冲、母模、下冲进行上下运动的粉末成型机。采用先进的机、电、气、仪一体化控制、驱动技术。主要适用以结构件为主的电感,磁芯,粉末冶金,机械零件的生产。伺服压机有独立的伺服系统和电气系统,具有浮动压制,使制品成型密度得到有效控制,保护性脱模和一般性脱模两种脱模方式可供选择,电气控制采用PLC可编程控制器。采用按钮集中控制,同时装有机械限位装置,从而保证制品的一致性。具有稳定性、精准性、高效性等特点。

伺服粉末成型机特点:

1、伺服电机+精密丝杠直接传动,成型速度快,稳定性高。

2、成品推出采用伺服马达,填料更均匀,成品推出更顺畅。

3、设备智能化高,压力自动监控,安全性能高。

4、设备结构简单,操作方便,保养简洁。

5、生产效率:一模16颗,平均每模需要4S,每小时14K以上。

6、填粉均匀稳定、下粉速度快。

T-Core小颗电感伺服粉末成型机适用于电感磁芯、粉末冶金、精密陶瓷、硬质合金、磁性材料等需粉末压制成型的相关行业,尤其适用于多台阶形状复杂制品的压制成型。主要适用于小颗Tcore产品成型(2016/1412/2520/2012/1005)

标准化带移粉装置的拉下式成型模架,更加方便了模具的设计与安装。粉末成型机模架上每层模板可单独驱动、控制,控制定位精度≤±0.01mm。各层浮动模板承载能力强,压制成型方便,模架通用性好,功能强。模架有上一下一、上一下二、上一下三、上二下二、上二下三、上二下四等不同规格。


一体电感成型设备工艺简介


二、电感封装伺服热压机:

热冷压封装伺服油压机采用四柱结构,主要由机架、冲压滑块、操作工作台、四导向柱、上主油缸、比例液压系统、伺服电气系统、压力传感器、管路等配件组成。热冷压封装伺服油压机主要适用于粉末成型热冷压封装工艺。有双工位和单工位二种机型。

设备特点:

1、速度快。

2、精度高:压力精度达±2KG,温控精度±1℃,位置精度±0.01mm。

3、平面精度:±0.05mm。

4、多工作模式:压力模式/位置模式/保持压力模式/时间位置模式。

三、T-Core单轴绕线机:

T-Core单轴绕线机是针对T-CORE 20/25/30系列产品设计的绕线设备,包含震动盘自动上料,筒夹取料,阿尔法绕线,翻线,切线,逆变热压压平铜线,下料和排废线等功能,同机型可绕制扁平线及圆线排线绕制功能。

适用产品:适用于T-CORE 2520/2016/2012产品的绕线(需更换换型专用件)

适用气压:0.5MP-0.7MP

生产节拍及产能:2.2s-2.3S 1565pcs/h-1636pcs/h (7.5圈以内)

适用铜线:热风自粘线 宽度0.1mm-0.33mm 厚度0.05mm-0.13mm

适用圆线:线径0.12mm以内

设备良品率>98%

设备稼动率>90%

上料方式:振动盘自动上料

下料方式:真空吸嘴吸附产品将产品放置于收料盒

人机界面:该设备有自动异常报警功能及报警记录;能显示报警原因,设备当前产能和生产节拍;可设置生产目标数及当前生产数量,有易损件损耗设置,易损件到达寿命时,可提示作业员进行更换。

T-Core单轴绕线机特点:

1、该设备大多采用模块化设计,换型简单方便。

2、运动采用进口或台湾制造模组,有高速静音等特点。

3、采用PLC与伺服电机总线搭配控制运动,质量可靠,响应快速。

4、该设备兼容所有2520/2016/2012不同型号,不同系列产品,能兼容近20种不同型号及系列产品(需更换产品专用件)。

5、人工智能,目标产值可根据产品批次进行设置,班次产能可统计记录,设备报警记录及次数可任意查阅,备品寿命预估可提示。

6、视觉系统:装有两个高清摄像头,以方便观看设备运行及生产情况,同时方便设备的维护与调试。

7、安全:设备有安全防护罩及门禁开关,防止误碰造成人员伤害,高温高压皆有明确标识。


一体电感成型设备工艺简介

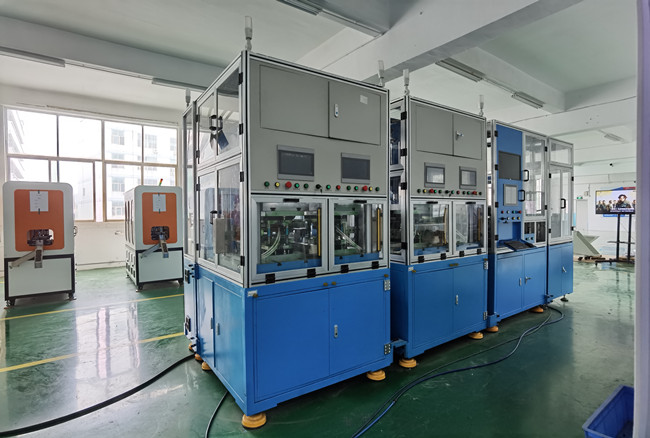

四、T-Core植入填粉热压自动线:

该自动线是针对T-CORE 1214/20/25/30系列产品设计的自动生产线,自动线包含:植入机、视觉检测、填粉、线性搬运模组、四轴机械手、双缸伺服热压机等组成。同一生产线通过变更产品相关模组部品。

自动线生产流程:植入→3D植入检测→填粉→ 2D填粉检测→机械手搬运→预热→模组送料→压模→收料→冷却→脱料 →2D检测

流水线配备:

1、自动线设备1套

2、植入机1台

3、填粉机1台

4、双头伺服压力机2台

5、机械手1台

6、自动上下料2套

7、人员配置:0.3人

8、产能效率:6.5-7.5K/H

9、适应产品:1412/2016/2012/25/30系列T-Core产品

设备特征:

1、自动化作业,极大地节约了人工,提高生产效率。

2、机器性能稳定,高效、连续生产。

3、人机界面直观易懂易学,新增数据采集功能。

4、设备占地面积5.5mx2m。
