Part 1 产品特点
发热快，升温迅速，温度稳定，热量均匀
运行速度可调，运行稳定
提高产品的精密度
触屏操作技术参数长期保存，便于生产管理
加热盘电动式平稳传动
有效保护模具寿命及提高产品的稳定性
有紧急按钮及上下模寸动，方便模具安装校正
01.
定位，丝毫不差
采用高精密位移传感器检测，机械式限位
重复定位精准度高，可达+0.01mm
02.
界面操作，随心所欲
触摸电子屏显示
人性化系统设计，压力，位置，速度可以任意调节
03.
让交付更快，生产周期节约20%时间
采用高精密位移传感器检测，机械式限位
单个产品压制工作循环4~5秒
Part 2 产品结构
IMD热压成型机产品构成清单-
□ 油泵
-
□ 子母缸
-
□ 减速电机
-
□ 隔热板
-
□ 发热管
-
□ 隔热罩
-
□ 温控器
-
□ 触控一体
-
□ 油路板
-
□ 电磁阀
-
□ 接触器
-
□ 电器元件
-
□ 安全光栅
Part 3 产品特性
1、通过油温机恒温加热加热板，发热板升温到一定温度后保持稳定，发热板温度控制在±3°C。
2、真空罩供需抽真空时使用，抽真空负压值0.1kpa。
3、发热板采用优质模具钢进行热处理，研磨以达到平面度0.05mm。
4、设备结构采有四柱三板式结构，无油衬套做导向，以达到上下发热板平行度±0.03mm。
5、采用伺服电机驱动油泵，PLC控制，配合压力传感器、位移传感器，以达到最小可调行程±0.05mm，最小可调压力500kg的要求。
6、闭环控制，可做成分段压力、时间、行程控制，可分3段及以上。
7、智能控制温度、压力、保温时间等工艺参数，可储存，可追溯。
8、设备可配合机械手和前后端自动化设备实现全自动产线。
2、真空罩供需抽真空时使用，抽真空负压值0.1kpa。
3、发热板采用优质模具钢进行热处理，研磨以达到平面度0.05mm。
4、设备结构采有四柱三板式结构，无油衬套做导向，以达到上下发热板平行度±0.03mm。
5、采用伺服电机驱动油泵，PLC控制，配合压力传感器、位移传感器，以达到最小可调行程±0.05mm，最小可调压力500kg的要求。
6、闭环控制，可做成分段压力、时间、行程控制，可分3段及以上。
7、智能控制温度、压力、保温时间等工艺参数，可储存，可追溯。
8、设备可配合机械手和前后端自动化设备实现全自动产线。
Part 4 产品参数

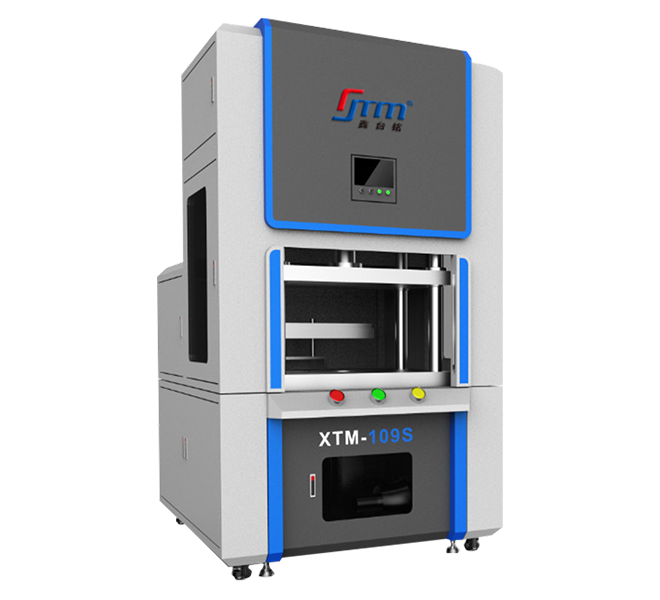

| XTM109S规格参数(IMD热压机,IMD热压成型机) | |||||||
| 型 号 | XTM-109S-5T | XTM-109S-10T | XTM-109S-20T | XTM-109S-30T | XTM-109S-50T | XTM-109S-60T | |
| 公称压力 T | 5 | 10 | 20 | 30 | 50 | 60 | |
| 液体最大工作压力 | 7 | 21 | 21 | 21 | 21 | 21 | |
| 回程力 T | 5 | 3.1 | 3.1 | 4 | 5.1 | 5.1 | |
| 工作台面距地面高度 E | 780 | 780 | 780 | 780 | 780 | 780 | |
| 最大开口距离 H | 300 | 400 | 400 | 400 | 400 | 400 | |
| 滑块(压头)最大行程 | 200 | 300 | 300 | 300 | 300 | 300 | |
| 工作台有效面积 | 左右 L | 450 | 600 | 600 | 800 | 1000 | 1200 |
| 前后 W | 350 | 450 | 450 | 600 | 600 | 700 | |
| 滑块压头速度 | 下行速度 | ≥100 | ≥150 | ≥150 | ≥188 | ≥178 | ≥178 |
| 工作速度 | ≥100 | ≥24 | ≥24 | ≥19 | ≥14 | ≥14 | |
| 回程速度 | ≥100 | ≥126 | ≥126 | ≥125 | ≥116 | ≥116 | |
| 发热有效面积 | 330 | 550 | 550 | 700 | 900 | 1170 | |
| 300 | 400 | 400 | 550 | 550 | 650 | ||
| 发热管长度 | 310 | 360 | 360 | 460 | 460 | 560 | |
| 主机轮廓尺寸(左右X前后x高) | 700x1100x2040 | 900x1300x2080 | 900x1300x2080 | 1100x1700x2130 | 1300x1700x2480 | 1550x1900x2530 | |
| 功率(KW) | 2.2+3=5.2 | 2.2+6=8.2 | 2.2+6=8.2 | 2.2+7.5=9.7 | 3.7+10.5=14.2 | 3.7+13.5=17.2 | |
Part 5 应用领域

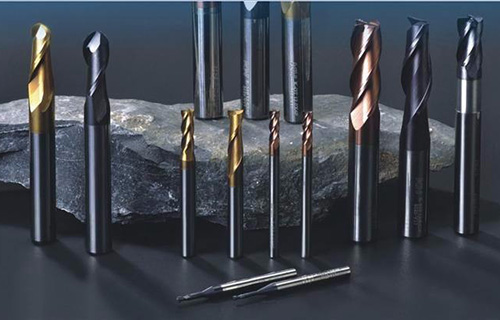

硬质合金
硬质合金
车刀、铣刀、刨刀、钻头、轴承。
电感磁芯
电感磁芯
电感磁芯、一体成型电感、T-core电感。
手机行业
手机行业
2.5D/3D/3.5D手机前后盖板、全包手机保护套。

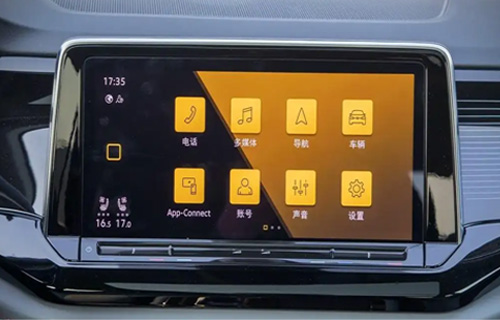

汽车行业
汽车行业
内外饰、按键、仪表盘、触控面板、智能视窗。
电子行业
电子行业
无人机、AR智能眼镜、VR头戴显示设备、智能手表、手环、电池盖、标牌、开关、键盘。

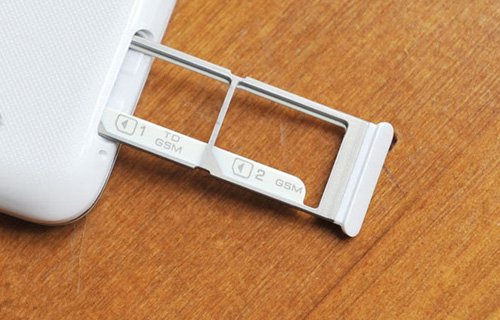

MIM件整形
MIM件整形
电器，电子，工具，机械，汽车，饰品，锁具，通信，手机卡托及装饰件等整形。

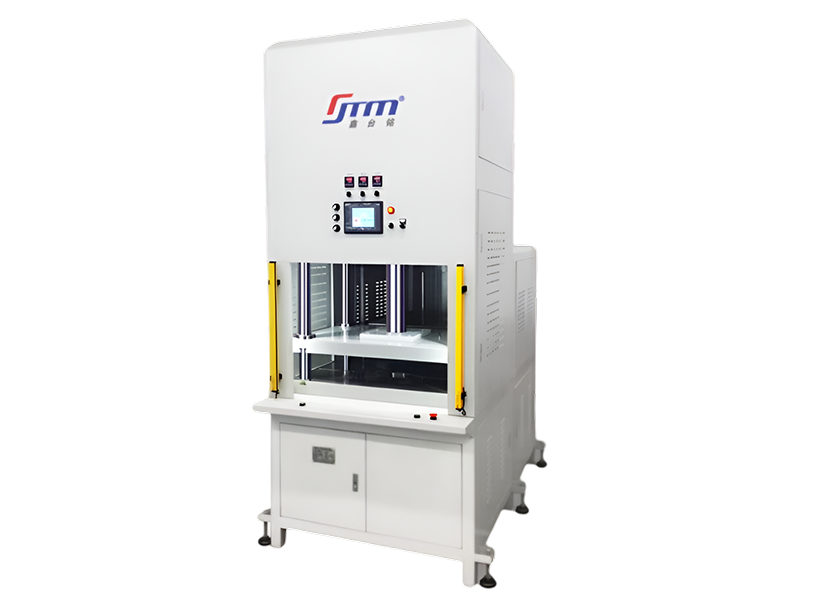

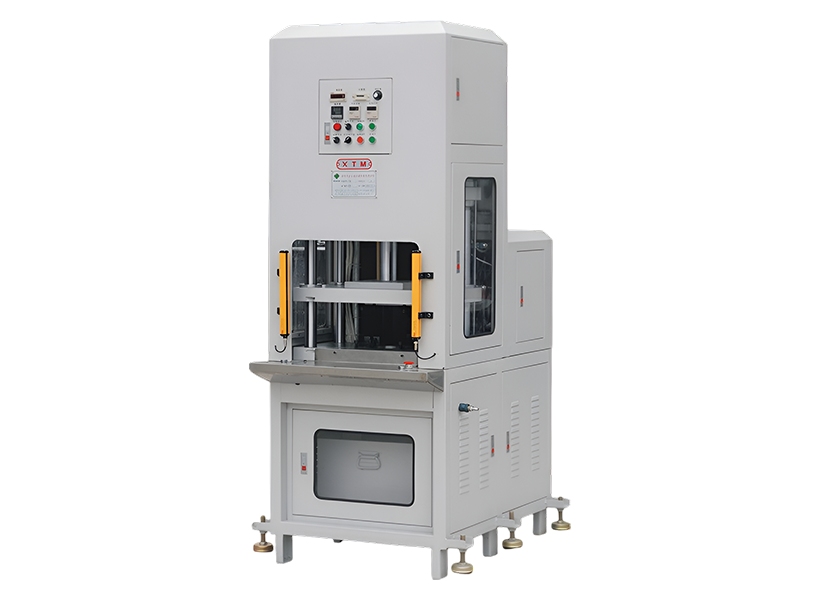

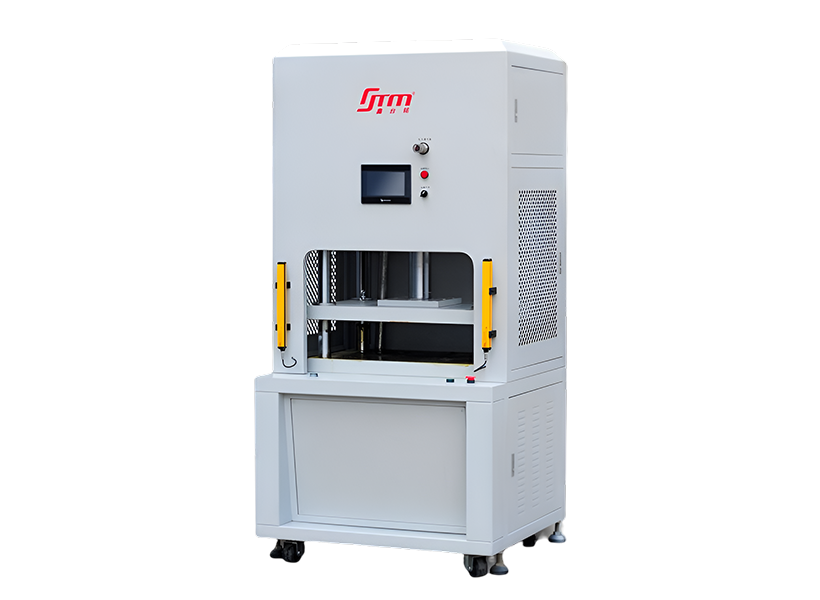

更多成型设备供选
