Part 1 产品特点
低噪音，高效节能，成品率高
误差在±3度内，大大提高产品的良率
分段加压，分段加热，曲线升温
压力、位移、速度数字化设定参数
使温度更准确，上下独立控制加温
和触控人机界面控制，操作简单
位移重复精度±0.03mm
温度均匀，热散失小
01.
定位，丝毫不差
采用高精密位移传感器检测，机械式限位
重复定位精准度高，可达+0.01mm
02.
界面操作，随心所欲
触摸电子屏显示
人性化系统设计，压力，位置，速度可以任意调节
03.
让交付更快，生产周期节约20%时间
采用高精密位移传感器检测，机械式限位
单个产品压制工作循环4~5秒
Part 2 产品结构

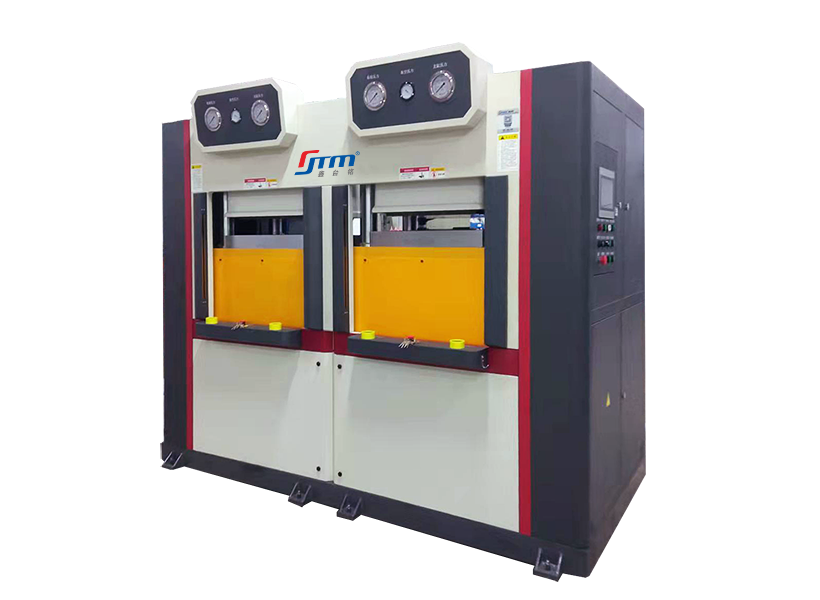

纤维伺服热压机产品构成清单-
□ 伺服油泵
-
□ 伺服电机
-
□ PLC
-
□ 液压阀组
-
□ 编码器
-
□ 触摸屏
-
□ 真空罩
-
□ 气压电磁阀
-
□ 陶瓷发热砖
-
□ 电气元件
-
□ 温度模块
Part 3 产品特性
1、通过油温机恒温加热加热板，发热板升温到一定温度后保持稳定，发热板温度控制在±3°C。
2、真空罩供需抽真空时使用，抽真空负压值0.1kpa。
3、发热板采用优质模具钢进行热处理，研磨以达到平面度0.05mm。
4、设备结构采有四柱三板式结构，无油衬套做导向，以达到上下发热板平行度±0.03mm。
5、采用伺服电机驱动油泵，PLC控制，配合压力传感器、位移传感器，以达到最小可调行程±0.05mm，最小可调压力500kg的要求。
6、闭环控制，可做成分段压力、时间、行程控制，可分3段及以上。
7、智能控制温度、压力、保温时间等工艺参数，可储存，可追溯。
8、设备可配合机械手和前后端自动化设备实现全自动产线。
2、真空罩供需抽真空时使用，抽真空负压值0.1kpa。
3、发热板采用优质模具钢进行热处理，研磨以达到平面度0.05mm。
4、设备结构采有四柱三板式结构，无油衬套做导向，以达到上下发热板平行度±0.03mm。
5、采用伺服电机驱动油泵，PLC控制，配合压力传感器、位移传感器，以达到最小可调行程±0.05mm，最小可调压力500kg的要求。
6、闭环控制，可做成分段压力、时间、行程控制，可分3段及以上。
7、智能控制温度、压力、保温时间等工艺参数，可储存，可追溯。
8、设备可配合机械手和前后端自动化设备实现全自动产线。
Part 4 产品参数
| 纤维伺服热压机XTM109G/GS规格参数 | ||
| 型 号 | XTM-109GS-100T(双工位) | |
| 油缸出力(T) | 100x2 | |
| 液体最大工作压力(Mpa) | 17 | |
| 发热板温度 | 常温~300℃ | |
| 上下加热板平行度、平面度（mm） | ±0.03 | |
| 最大开口(mm) | 400 | |
| 油缸行程(mm) | 400 | |
| 有效工作面积(mm) | 650x650x2 | |
| 发热板面积(mm) | 500x500x2 | |
| 油缸速度(mm/s) | 快速 | ≥160 |
| 工进 | ≥10 | |
| 回程 | ≥120 | |
| 主机轮廓尺寸(mm) | 2690x1430x2563 | |
| 伺服电机功率(KW) | 16KW | |
Part 5 应用领域
纤维材料
纤维材料
碳纤维、玻璃纤维等复合材料装饰件。
隔热材料
隔热材料
气凝胶隔热垫、硅胶等绝缘材料、滤芯材料成型。
手机行业
手机行业
2.5D/3D/3.5D手机前后盖板、全包手机保护套。
汽车行业
汽车行业
内外饰、按键、仪表盘、触控面板、智能视窗。
电子行业
电子行业
无人机、AR智能眼镜、VR头戴显示设备、智能手表、手环、电池盖、标牌、开关、键盘。
面板行业
面板行业
平板电脑面板、笔记本面板、医疗器械、家电厨电、智能锁等面板。
